LED-varningslamporär en viktig del av moderna fordonssiktsystem som används på nöd-, nytto-, bygg-, jordbruks-, vägassistans, transport-, industri- och specialfordon. Deras roll går utöver att producera starkt blinkande ljus. Ett korrekt utformat varningssystem måste kommunicera ett fordons drifttillstånd tydligt när man arbetar med fordonskarossen, elektrisk arkitektur, monteringsposition, optiska krav, miljöexponering och tillämpliga bestämmelser. Ljusfärg, strålfördelning, blixtmönster, synkronisering, huskonstruktion och kontrolldesign påverkar alla hur effektivt en varningssignal uppfattas. Att förstå dessa faktorer hjälper fordonstillverkare, vagnparksoperatörer, integratörer och utrustningsdesigners att utveckla varningssystem som är praktiska, hållbara, underhållsbara och lämpliga för de förhållanden som fordonet fungerar under.
Innehållsförteckning
Klicka på valfritt ämne för att hoppa direkt till avsnittet.
- 1. Vad är det verkliga syftet med fordonsvarningsbelysning?
- 2. Hur förbättrar LED-teknik varningsprestanda?
- 3. Vilka varningsljuskonfigurationer finns tillgängliga?
- 4. Hur ska färg på varningsljus väljas?
- 5. Varför spelar optik, blixtmönster och betraktningsvinklar någon roll?
- 6. Var ska varningsljus monteras?
- 7. Vilka miljöförhållanden bör beaktas?
- 8. Hur påverkar elektriska system och styrenheter driften?
- 9. Hur kan varningssystem integreras i olika fordon?
- 10. Hur ska efterlevnad och testning utvärderas?
- 11. Vilka är de vanligaste valmisstagen?
- 12. Hur kan tillverkare förbättra systemets tillförlitlighet?
- 13. Vad bör en praktisk teknisk specifikation innehålla?
- 14. Vanliga frågor
Vad är det verkliga syftet med fordonsvarningsbelysning?
Varningsbelysning är i grunden ett visuellt kommunikationssystem. Dess uppgift är att väcka lämplig uppmärksamhet och hjälpa omgivande människor att förstå att ett fordon har ett speciellt drifttillstånd.
En varningssignal kan indikera att ett fordon reagerar på en nödsituation, arbetar vid en vägbana, rör sig långsamt, servar infrastruktur, arbetar i ett tillfälligt arbetsområde, bogserutrustning eller utför en annan uppgift som kräver ytterligare medvetenhet från personer i närheten.
Detta gör att varningsbelysningen skiljer sig från vanlig fordonsbelysning. Strålkastare, bromsljus, blinkers och markeringslyktor kommunicerar i första hand normala fordonsfunktioner. Ett varningssystem lägger till ytterligare ett lager av information om fordonets status eller driftsmiljö.
Skillnaden blir särskilt viktig när ett fordon körs i flera miljöer. En nyttobil kan färdas genom en stad under dagen, stanna vid en väg på kvällen, köra in på ett byggområde och arbeta nära fotgängare eller maskiner. Samma fysiska fordon kan därför kräva sikt från flera håll under mycket olika bakgrundsljusförhållanden.
Systemet ska hjälpa människor i närheten att inse att fordonet har ett speciellt drifttillstånd.
Ljusfördelning ska göra fordonet synligt från de vinklar som är viktiga i den faktiska arbetsmiljön.
Repeterbara mönster och tydliga kontroller hjälper förare att använda varningssystemet på ett förutsägbart sätt.
Varningsutrustningen ska fungera med fordonets struktur, elsystem, kontroller och andra installerade komponenter.
Ett av de vanligaste missförstånden är att varningsprestanda helt enkelt är en fråga om ljusstyrka. I verkligheten beror användbar synlighet på ljusstyrka, betraktningsvinkel, bakgrundskontrast, blixtbeteende, linsdesign, monteringshöjd, fordonsgeometri, väder och den visuella miljön som omger fordonet.
En mycket ljusstark modul monterad bakom ett hinder kan ge mindre användbar varningstäckning än ett måttligt kraftfullt system placerat korrekt runt fordonet. På samma sätt kan en signal som ser imponerande ut i en mörk verkstad bete sig annorlunda i solljus, kraftigt regn, dimma, damm eller en miljö som innehåller flera starka ljuskällor.
Hur förbättrar LED-teknik varningsprestanda?
LED-teknik har förändrat designen av fordonsvarningsprodukter. Solid-state lysdioder tillåter tillverkare att bygga kompakta moduler med flexibla optiska arrangemang, elektronisk styrning och högintegrerade höljen.
Flexibiliteten med LED-placering är en av de viktigaste fördelarna. Flera sändare kan anordnas bakom en lins, längs en stång, i ett kompakt ljushuvud eller över flera distribuerade moduler. Detta gör det möjligt för designers att skapa varningsmönster som är anpassade till specifika betraktningsvinklar snarare än att behandla lampan som en enda punktkälla.
Kompakt produktarkitektur
LED-moduler kan utformas i relativt små förpackningar, vilket gör det möjligt att integrera varningsfunktioner i galler, stötfångare, speglar, sidopaneler, takenheter, visirområden och andra begränsade platser. Detta är användbart för moderna fordon där exteriördesign, aerodynamiska krav och utrustningsintegrering spelar roll.
Elektronisk blixtkontroll
Lysdioder kan kopplas elektroniskt med exakt timing. Detta stöder flera blixtmönster, synkroniserad drift, alternerande sekvenser, riktningsfunktioner och andra kontrollerade beteenden.
Elektronisk styrning gör det också lättare att samordna flera moduler. Till exempel kan främre och bakre produkter fungera tillsammans medan sidomoduler skapar ytterligare täckning i laterala vinklar.
Hållbarhet hos solid-state konstruktion
LED-produkter förlitar sig inte på en traditionell glödtråd inuti ljuskällan. Det förändrar lampans konstruktion och kan minska känsligheten för vissa typer av mekaniska fel i samband med glödtrådsbaserade ljuskällor.
Termisk design är fortfarande viktig
LED-teknik producerar fortfarande värme. Även om LED-system är effektiva, påverkar deras interna temperatur det elektroniska och optiska beteendet. Husets design, värmeavledning, installationsplats, omgivningstemperatur och drifttid kan alla påverka den termiska prestandan.
| Teknikområde | Vad det påverkar | Praktisk övervägande |
|---|---|---|
| LED-sändarlayout | Utgång och optisk täckning | Matcha sändararrangemanget till de önskade betraktningsvinklarna |
| Optisk lins | Strålens form och fördelning | Granska den faktiska täckningen snarare än utdata ensam |
| Hus | Skydd och termiskt beteende | Matcha höljets design till installationsmiljön |
| Styrelektronik | Mönster och synkronisering | Använd tydligt definierade driftlägen |
Det viktiga är att lysdioder är en teknologiplattform, inte en komplett varningslösning i sig. Optisk design, elektronik, termisk hantering, huskonstruktion, montering och kontrolllogik avgör hur effektivt den tekniken fungerar på ett verkligt fordon.
Vilka varningsljuskonfigurationer finns tillgängliga?
Moderna fordonsvarningssystem finns i flera fysiska former. Varje konfiguration är designad kring olika installationskrav, och professionella fordon kombinerar ofta flera typer för att uppnå bredare täckning.
Takmonterade ljusbalkar
Ljusbalkar är vanligtvis installerade över taket och kan innehålla flera optiska moduler arrangerade för att ge täckning framåt, bakåt och från sidan.
Deras upphöjda läge kan hjälpa varningssignalen att förbli synlig ovanför andra fordonskonstruktioner. Men takets monteringsposition utsätter också produkten för vindbelastning, väder, vibrationer och ökad total fordonshöjd.

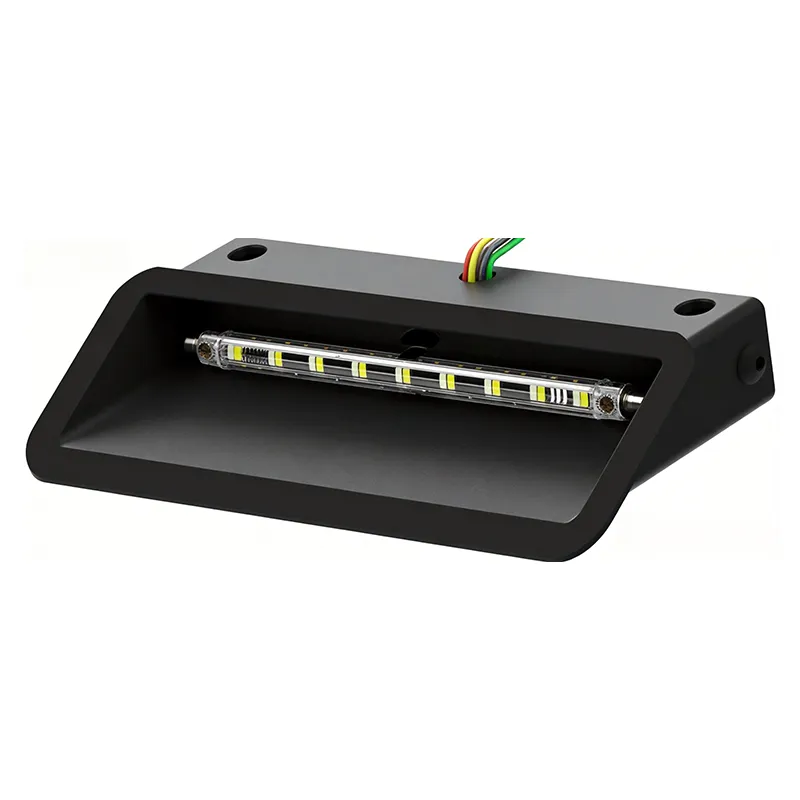

Kompakta ljushuvuden
Lightheads är mindre individuella moduler som kan fördelas runt fordonet. De används ofta i galleröppningar, stötfångare, sidopaneler, bakre kaross, spegelområden eller andra platser där en stor ljusbalk inte är praktisk.
Distribuerade ljushuvuden kan vara särskilt användbara för att stänga siktluckor som skapas av kaross eller utrustning.
Beacons
Fyrar är vanligtvis placerade på en förhöjd punkt och ger en mycket igenkännbar varningssignal. Deras cylindriska eller kompakta form gör att de kan monteras på fordonstak, utrustningsstrukturer eller specialplattformar.
Hideaway-system
Hideaway-moduler är installerade bakom befintliga fordonskonstruktioner, vilket gör att varningsfunktionen förblir visuellt diskret när den inte används. Installation kräver noggrant övervägande av optiskt spel, värmeavledning, ledningar och serviceåtkomst.
Visirmonterade system
Visirenheter är installerade inuti fordonet nära den övre vindrutan. De kan ge en varningsbelysning framåt samtidigt som de bibehåller ett kompakt installationsfotavtryck.
Huvudfrågan är att säkerställa att systemet inte skapar överdrivna reflektioner eller stör operatörens synlighet.
Riktningsvarningssystem
Riktningssystem använder kontrollerade sekvenser för att kommunicera vänster-, höger- eller mittrörelse. De är särskilt relevanta för vägservicefordon, trafikledningsfordon, bärgningsbilar och arbetsfordon som kör runt aktiva trafikområden.
| Konfiguration | Typisk installation | Huvudfördel | Huvudsaklig hänsyn |
|---|---|---|---|
| Ljusfält | Tak | Bred förhöjd sikt | Montering, höjd, vindexponering |
| Lighthead | Galler, stötfångare, sida, bak | Flexibel distribuerad placering | Optisk riktning och tillgängligt installationsdjup |
| Fyr | Förhöjd monteringsposition | Distinkt högnivåvarningssignal | Monteringsstyrka och total fordonshöjd |
| Gömställe | Bakom fordonspaneler | Diskret integration | Tydlig optisk väg och termisk hantering |
| Visirenhet | Invändig övre vindruta | Kompakt framåtvarning | Förarens synlighet och reflektioner |
| Riktningsenhet | Bakre eller serviceområde | Kommunikation i trafikriktning | Styr sekvensering och synkronisering |
Det finns ingen enskild konfiguration som passar alla fordon. Urvalet bör börja med siktproblemet som måste lösas och sedan identifiera vilket fysiskt arrangemang som kan lösa problemet mest effektivt.
En stor arbetslastbil kan använda en förhöjd ljusbalk tillsammans med fram- och bakljushuvuden, medan ett kompakt servicefordon främst kan förlita sig på diskreta grill- och bakmoduler. Den viktiga faktorn är täckning, inte bara produktkvantitet.
Hur ska färg på varningsljus väljas?
Varningsfärgen innehåller information, men den korrekta färgen beror på fordonets roll, land, jurisdiktion, servicekategori och tillämpliga bestämmelser.
Vanliga varningsfärger inkluderar bärnsten, röd och blå. Olika fordonsklasser kan också använda flerfärgskonfigurationer för olika drifttillstånd. Eftersom dessa regler kan variera, bör färg alltid behandlas som ett reglerande och funktionellt beslut snarare än en rent visuell preferens.
Bärnstensfärgade varningssystem
Bärnsten är allmänt förknippad med försiktighet, arbetsaktivitet, drift vid vägkanter, underhåll, konstruktion, allmännyttiga tjänster, långsamtgående utrustning och andra applikationer där ökad uppmärksamhet krävs.
Röda varningssystem
Rött kan ha en stark varnings betydelse och kan associeras med särskilda fordonsfunktioner eller auktoriserade servicekategorier beroende på jurisdiktion.
Blå varningssystem
Blått är ofta föremål för strängare kontroller och kan reserveras för särskilda nöd- eller auktoriserade fordonskategorier. Dess lämplighet bör därför kontrolleras noggrant för destinationsmarknaden och fordonsrollen.
Tvåfärgade system
Tvåfärgade produkter kan stödja olika driftlägen. Till exempel kan en godkänd färg förknippas med allmän arbetsaktivitet medan en annan används för en separat driftfunktion. Styrlogik bör göra dessa lägen tydliga och förhindra oavsiktliga kombinationer.
| Färgstrategi | Potentiell tillämpning | Viktigt övervägande |
|---|---|---|
| Bärnsten | Arbete, försiktighet, service, aktivitet vid vägkanten | Vanligt i arbetsrelaterade applikationer, enligt lokala regler |
| Röd | Avsedda varningsfunktioner | Använd enligt fordons- och jurisdiktionskrav |
| Blå | Specialiserad nödsignalering | Ofta hårdare reglerad |
| Dubbel färg | Flera drifttillstånd | Styrlogik bör tydligt separera godkända lägen |
Färg interagerar också med miljön. Den visuella kontrasten mellan varningssignalen och dess bakgrund kan ändras under solljus, nattliga förhållanden, stadsbelysning, snö, dimma eller reflekterande ytor.
Varför spelar optik, blixtmönster och betraktningsvinklar någon roll?
Varningssynlighet beror mycket på optisk design. Den omgivande trafikanten kan se fordonet rakt framifrån, från en vinkel, från sidan eller bakifrån. Varningssystemet måste därför ge meningsfull synlighet över de riktningar som är viktiga.
Strålfördelning
Optiska linser, reflektorer, LED-arrangemang, modulorientering och husgeometri avgör hur det utsända ljuset sprids. Ett framåtriktat ljus optimeras annorlunda än en modul som är avsedd att ge bred lateral täckning.
Ett praktiskt system bör minimera onödiga svaga zoner. Det är därför ljusfördelningen måste utvärderas över de relevanta betraktningsvinklarna snarare än bara från en föredragen riktning.
Betraktningsvinkel
Fordonskarosseri kan skapa oväntade optiska hinder. En gallermonterad enhet kan fungera mycket bra framifrån samtidigt som den ger begränsad sikt från sidovinkel. En takstång kan erbjuda bred täckning men ändå lämna luckor nära fordonet.
Kartläggning av fordonet från flera synvinklar före installation kan avslöja dessa områden.
Blixtmönster
Blinkande gör varningsbelysningen visuellt skild från många vanliga fordonsljus. Olika mönster kan stödja olika drifttillstånd eller skapa större visuell separation från bakgrunden.
Däremot kan överdriven mönsterkomplexitet skapa ett annat problem. Operatörer kan ha svårt att komma ihåg vilket mönster som motsvarar en viss funktion. En mindre uppsättning tydligt definierade lägen kan ofta vara mer praktiskt än ett onödigt stort mönsterbibliotek.
Synkronisering
När flera moduler fungerar som ett system påverkar synkronisering det övergripande visuella resultatet. Moduler kan blinka samtidigt, växla mellan vänster och höger, svepa över fordonet eller arbeta i separata synkroniserade grupper.
Flera moduler aktiveras tillsammans för att skapa en enhetlig varningshändelse.
Separata grupper aktiveras i sekvens för att skapa visuell rörelse över fordonet.
Lätt aktivitet går genom en arrangerad grupp och kan stödja riktningsfunktioner.
Godkända mönster kan väljas enligt fordonets drifttillstånd.
Verkliga visuella förhållanden
Optisk prestanda bör beaktas under realistiska förhållanden. Starkt solljus, strålkastare, våt trottoar, dimma, damm, reflekterande skyltar, snö och närliggande arbetsbelysning kan förändra hur varningssignaler uppfattas.
Detta är anledningen till att laboratorieresultat ensam inte berättar hela historien. Den slutliga fordonsinstallationen avgör om ljuset verkligen når betraktaren i en användbar form.
Var ska varningsljus monteras?
Monteringsposition har en direkt inverkan på sikten. Den bestämmer höjd, siktlinje, hinder, kabeldragning, mekanisk belastning och tillgänglighet för underhåll.
Takmontering
Takmonterade system drar nytta av höjd. De kan förbli synliga ovanför många fordonskonstruktioner och kan ge bred täckning framåt, bakåt och i sidled.
Samtidigt ökar takinstallationen exponeringen för vind, regn, snö, fordonstvätt och oavsiktlig påverkan. Monteringsbeslag måste därför anpassas till takkonstruktionen och fordonets driftsmiljö.
Främre gallermontering
Gallermonterade ljushuvuden kan ge frontalvarning på lägre nivå och kan komplettera en takmonterad produkt. Installationsdjup och optiskt spel bör granskas noggrant.
Bakre montering
Bakre varningsmoduler kan vara särskilt viktiga för vägservice och nyttofordon som stannar eller arbetar längs allmänna vägar. En efterföljande förare kanske inte kan se ett front- eller takmonterat ljus tydligt om fordonskarossen eller närliggande utrustning blockerar signalen.
Sidomontering
Sidomoduler kan minska siktluckor i sidled. Detta kan vara värdefullt när fordon kör runt korsningar, fotgängare, maskiner eller förbipasserande trafik.
Dold integration
Hideaway-moduler kan bevara ett rent yttre utseende samtidigt som de ger varningsfunktionalitet. Dessa installationer kräver noggrann hänsyn till det omgivande materialet och den optiska vägen.
| Monteringsläge | Huvudsaklig synlighetsroll | Typisk utmaning |
|---|---|---|
| Tak | Förhöjd bred täckning | Vindlast, höjd, monteringsstyrka |
| Främre galler | Framåt och diagonalt täckning | Kroppshinder och installationsdjup |
| Bak | Följer trafiken | Dörrar, utrustning, ställningar och kaross |
| Sida | Sidotäckning | Fordonsgeometri och modulorientering |
| Visir | Kabinens sikt framåt | Reflexer och förarens synlighet |
En användbar designmetod är att skapa en synlighetskarta. Markera fordonets fram-, bak-, sido-, upphöjda och närliggande visningszoner och identifiera sedan vilka områden som är blockerade av speglar, utrustning, karosseripaneler, skenor, stegar, ställningar eller tillbehör.
När dessa luckor väl är kända har varje varningsmodul ett tydligt jobb. Detta tillvägagångssätt är mer effektivt än att lägga till ljus slumpmässigt tills fordonet ser tillräckligt ljust ut.
Vilka miljöförhållanden bör beaktas?
Varningsutrustning för fordon fungerar i miljöer som kan vara betydligt tuffare än elektriska applikationer inomhus. Exponering utomhus kan innefatta regn, vägspray, snö, lera, damm, vibrationer, ultraviolett strålning, temperaturförändringar, rengöringskemikalier och mekanisk påverkan.
Vattenexponering
Varningsprodukter för utomhusbruk bör ha ett kapslingsskydd som är lämpligt för den avsedda installationen. Vatten kan komma in genom sömmar, kontakter, kabelutgångar, monteringsgränssnitt eller skadade tätningar.
Installationskvalitet är en del av vattenskyddsekvationen. En kapsling kan vara väl förseglad på fabriken och fortfarande uppleva att vatten tränger in om kabeldragning, monteringshål eller kontaktplacering hanteras felaktigt under installationen.
Damm och lera
Byggnads-, jordbruks-, gruv-, skogsbruks- och industrifordon kan fungera i miljöer som innehåller damm, lera, sand och fina partiklar. Linser bör förbli praktiska att rengöra, och installationen bör undvika onödigt exponerade platser där kontaminering kan samlas.
Vibrationer och stötar
Fordonsrörelser utsätter varningsprodukter för mekaniska vibrationer. Ojämna vägar, terrängkörning, tung utrustning och frekventa fordonsrörelser kan belasta konsoler, fästelement, kretskort, kontakter och interna komponenter.
Temperatur
Fordon kan parkeras i direkt solljus eller köras under kalla vinterförhållanden. Produkten bör därför väljas för det faktiska driftstemperaturområdet, särskilt där kontinuerlig eller frekvent blinkning förväntas.
UV-exponering
Utomhuslinser och höljen kan utsättas för långvarig ultraviolett strålning. Materialval bör ta hänsyn till motståndskraft mot gulning, sprickbildning, sprödhet och förlust av optisk klarhet över tid.
- Vattenskydd:Matcha kapslingen och installationsmetoden till den faktiska exponeringen.
- Mekanisk hållbarhet:Tänk på vibrationer, stötar, stötar och monteringsspänningar.
- Termiskt beteende:Bekräfta driften inom det förväntade temperaturintervallet.
- UV-beständighet:Överväg långtidsexponering utomhus av linser och höljen.
- Kontaktskydd:Skydda kabelingångar och elektriska gränssnitt lika noggrant som lamphuset.
Miljöklassificeringar ska tolkas tillsammans med slutinstallationen. En produktklassificering är bara meningsfull när den installerade konfigurationen bevarar de villkor som produkten designades för.
Hur påverkar elektriska system och styrenheter driften?
Moderna varningssystem innehåller ofta flera ljushuvuden styrda som ett koordinerat nätverk snarare än en oberoende lampa kopplad till en switch.
Spänningskompatibilitet
Fordons elektriska system varierar beroende på tillämpning. Varningsutrustningen måste därför anpassas till fordonets nominella spänning och driftområde.
Spänningskompatibilitet bör kontrolleras före installation snarare än antas från fordonskategorin.
Kretsskydd
Lämplig kabeldragning, säkring, jordning, kabelstorlek, val av kontakter och kretsskydd är viktiga för säker elektrisk integrering.
Ledningssystemet bör också skyddas från nötning, överdriven värme, rörliga komponenter, vattenexponering och mekanisk påfrestning.
Controllerfunktioner
Beroende på produktdesignen kan en styrenhet hantera blixtmönster, synkronisering, färglägen, riktningssekvenser, strömbrytare eller flera grupper av ljusmoduler.
| Kontrollfunktion | Ändamål | Praktiskt krav |
|---|---|---|
| Effektkontroll | Aktivera eller inaktivera varningssystemet | Tydlig operatörsidentifikation |
| Val av mönster | Välj godkänt blixtbeteende | Enkelt och logiskt lägesarrangemang |
| Färgkontroll | Ändra godkänd driftfärg eller -läge | Förhindra oavsiktliga olämpliga kombinationer |
| Riktningsstyrning | Skapa vänster-, höger- eller mittsekvenser | Tydligt samband mellan input och output |
| Synkronisering | Koordinera flera moduler | Stabil timing över hela systemet |
Enkla kontroller är ofta mer praktiska
En kontrollpanel med många knappar är inte automatiskt bättre. Operatörer kan behöva aktivera varningsfunktioner medan de bär handskar, arbetar på natten eller koncentrerar sig på fordonsdrift.
Tydligt märkta kontroller och logisk gruppering kan göra systemet lättare att använda under verkliga driftsförhållanden.
Tillgång till tjänsten
Regulatorn ska skyddas från onödig värme, vatten och stötar samtidigt som den förblir tillgänglig för underhåll. Kabelmattor bör märkas så att tekniker kan identifiera moduler och kretsar utan onödig demontering.
Hur kan varningssystem integreras i olika fordon?
Varje fordon har olika varningsproblem. Kroppsdimensioner, utrustning, arbetshastighet, arbetsmiljö och myndighetskrav kan ändra den lämpliga konfigurationen avsevärt.
Kan kräva samordnad varningstäckning, snabbt lägesval, kontrollerade blixtmönster och stark sikt från flera håll.
Kräver ofta varningsskydd runt stora utrustningsstrukturer och skydd mot damm, vibrationer, lera och fysisk påverkan.
Kan ofta stanna vid vägar eller infrastruktur, vilket gör det viktigt att identifiera bakifrån och i sidled.
Kan arbeta runt stora tillbehör och under föränderliga ljusförhållanden, vilket kräver genomtänkt placering och hållbar konstruktion.
Kan stöta på grenar, ojämn terräng, damm, vibrationer och svaga ljusförhållanden som ställer ytterligare krav på montering och höljesdesign.
Arbetar ofta nära rörlig trafik, vilket gör snabb igenkänning från närmar sig och passerar vägbeskrivningar särskilt viktigt.
Flotta fordon
Flottor kan innehålla olika fordonsmodeller med olika tak, galler, elektriska system och karossdimensioner. En standardiserad varningsstrategi bör därför definiera gemensamma funktionskrav samtidigt som fysiska konfigurationer kan anpassas till varje fordon.
Konstruktion och tung utrustning
Tung utrustning kan ha stora blinda ytor. Varningsmoduler kan behöva placeras ovanför hytter, runt maskinkroppar eller nära bakre strukturer. Monteringsbeslag bör väljas för vibrationer och rörelser som är förknippade med maskinen.
Jordbruksapplikationer
Jordbruksutrustning kan växla mellan fältarbete och vägresor. Varningsutrustning kan därför behöva förbli synlig runt stora redskap och rörliga komponenter samtidigt som den överlever damm, lera, solljus, fukt och långa driftsperioder.
Specialfordon
Service, bärgning, transport och kommunala fordon kan kräva en skräddarsydd kombination av ljusramper, beacons, lightheads, riktningssystem och kontroller. I sådana fall är applikationsspecifik integration vanligtvis mer lämplig än att förlita sig på ett generiskt produktarrangemang.
För alla dessa applikationer börjar det bästa systemet med fordonets driftscenario snarare än med en produktkatalog.
Hur ska efterlevnad och testning utvärderas?
Varningsutrustning för fordon kan vara föremål för marknadsspecifika bestämmelser, fotometriska krav, krav på elektromagnetisk kompatibilitet, miljötester och regler för fordonskategorier.
Termer och standarder som förekommer på tekniska dokument bör därför tolkas noggrant. En särskild beteckning kan avse optisk prestanda, elektromagnetisk kompatibilitet eller annan del av produktkravet. Olika beteckningar ska inte behandlas som utbytbara.
Fotometrisk testning
Fotometrisk utvärdering undersöker optiskt beteende och kan inkludera output, distribution, färg och synlighet över definierade vinklar beroende på tillämpligt krav.
Vibrationstestning
Fordonsbelysningen utsätts kontinuerligt för vibrationer. Testning kan hjälpa till att utvärdera hållbarheten hos höljet, monteringsstrukturen, elektriska anslutningar, kretskort, optiska komponenter och interna enheter.
Vatten- och inträngningstestning
Utomhusvarningsutrustning bör utvärderas för relevant miljöexponering. Det nödvändiga skyddet beror på installationsplatsen och de förhållanden som förväntas under användning.
Korrosionsutvärdering
Vägsalt, fukt, vatten och industriella föroreningar kan påverka metallytor, beläggningar, fästelement och monteringsstrukturer. Korrosionsprovning kan hjälpa till att identifiera svagheter i material och ytbehandling.
Elektromagnetisk kompatibilitet
Varningsutrustning fungerar tillsammans med radioapparater, navigationssystem, kontrollmoduler, motorelektronik, sensorer och andra fordonssystem. Elektromagnetisk kompatibilitet är därför en viktig faktor för integrerad fordonselektronik.
| Testområde | Primärt fokus | Varför det spelar roll |
|---|---|---|
| Fotometrisk | Optisk utgång och distribution | Hjälper till att verifiera synlighet och signalbeteende |
| Vibration | Mekanisk hållbarhet | Simulerar påfrestningar från fordonsrörelser |
| Vatteninträngning | Kapslingsskydd | Viktigt för utomhus- och exponerad installation |
| Korrosion | Material- och ytbeständighet | Relevant för salt, fukt och industriella miljöer |
| EMC | Elektrisk kompatibilitet | Stöder stabil drift tillsammans med annan fordonselektronik |
Överensstämmelse bör också övervägas på konfigurationsnivå. Ett testresultat kan gälla ett visst produktarrangemang, färg, monteringsriktning eller driftläge. Teknisk dokumentation bör klargöra dessa villkor.
Vilka är de vanligaste valmisstagen?
Många problem med varningssystemet uppstår under valet snarare än efter installationen. De vanligaste misstagen är att fokusera på utseende eller ljusstyrka samtidigt som fordonets geometri, lagkrav, miljöexponering eller kontrollarkitektur förbises.
- Välj endast efter ljusstyrka:Enbart resultat avgör inte användbar täckning.
- Ignorerar monteringsposition:Karosseri eller utrustning kan blockera en väldesignad lampa.
- Använda en olämplig färg:Färgkraven varierar beroende på tillämpning och jurisdiktion.
- Ignorera styrenheten:Flera ljusmoduler behöver samordnad driftlogik.
- Förbise miljöexponering:Damm, lera, salt, vibrationer och temperatur påverkar produktvalet.
- Blockera tjänståtkomst:Dold utrustning blir svår att inspektera och byta ut.
- Blanda inkompatibla komponenter:Spänning, kontakter, styrenhetsarkitektur och monteringsmått måste matcha.
- Lägger till för många moduler:Fler produkter löser inte automatiskt en dålig synlighetsstrategi.
Problemet med bara ljusstyrkan
Ett varningssystem som ser extremt ljust ut från en riktning kan fortfarande ge svag sido- eller baktäckning. Hela visningskuvertet bör därför beaktas.
Problemet med en produkt som passar alla
En takljusbalk som fungerar bra på en lastbil kan vara olämplig för ett kompakt servicefordon. På samma sätt kan ett gallerljushuvud vara idealiskt för en kroppsform och dåligt lämpat för en annan.
Det juridiska färgproblemet
Färg bör bekräftas för destinationsmarknaden och fordonsrollen före installation. En produkt som är fysiskt kapabel att producera en specifik färg gör inte automatiskt den färgen lämplig för varje applikation.
Underhållsproblemet
Varningssystem installeras ofta på svåra platser eftersom de mest synliga monteringspunkterna inte alltid är de lättaste att serva. Installationen bör balansera sikt med rimlig åtkomst för inspektion, rengöring och utbyte.
Hur kan tillverkare förbättra systemets tillförlitlighet?
Tillförlitlig varningsutrustning beror på den samordnade kvaliteten på lysdioder, kretskort, optiska linser, höljen, tätningar, kontakter, ledningar, monteringsutrustning och kontrollerkomponenter.
Optisk monteringskontroll
Emitterpositionering och linsjustering kan påverka optisk enhetlighet. När flera moduler installeras bredvid varandra kan små skillnader i optiskt beteende bli mer synliga.
Elektrisk monteringskontroll
Ledningar, lödförband, kontakter, kretsskyddskomponenter och kretskort ska monteras enligt kontrollerade tillverkningsprocedurer.
Mekanisk monteringskontroll
Fästelement, konsoler, tätningar, kabelutgångar och linsgränssnitt bör installeras konsekvent. Fordonsvibrationer utsätter upprepade mekaniska påfrestningar på dessa komponenter.
Processinspektion
Kvalitetskontrollen är starkare när den fördelas över hela tillverkningen istället för att begränsas till en slutlig kosmetisk kontroll.
- Inspektera inkommande komponenter:Verifiera kritiska lysdioder, elektronik, linser, höljen, tätningar och kontakter.
- Styrenhet:Använd repeterbara procedurer för kabeldragning, lödning, tätning, fästning och linsinstallation.
- Kontrollera optiskt beteende:Verifiera godkända ljusmönster och optisk utgång.
- Utvärdera miljömotstånd:Tillämpa relevanta vatten-, vibrations-, korrosions- och temperaturtester.
- Verifiera styrenhetens funktion:Bekräfta mönster, färger, synkronisering och riktningsfunktioner.
- Inspektera den färdiga monteringen:Kontrollera kontakter, monteringspunkter, linsens skick, höljets kvalitet och märkning.
Varför konsekvens är viktig i vagnparksapplikationer
En flotta kan installera dussintals eller hundratals varningsmoduler på olika fordonsplattformar. Konsekvent optiskt beteende, kontrollerlogik, kontakter, monteringsmetoder och dokumentation kan göra installation och underhåll mycket enklare.
Dokumentation som en del av kvalitet
Tekniska ritningar, kopplingsscheman, installationsinstruktioner, styrenhetsinformation och inspektionsregister hjälper till att skapa en tydlig koppling mellan tillverkning och fordonsintegration.
Bra dokumentation stödjer även framtida underhåll. En tekniker bör kunna identifiera vilken modul som ansluts till vilken styrenhetsutgång och förstå det avsedda driftläget utan att backa hela fordonet.
Vad bör en praktisk teknisk specifikation innehålla?
En praktisk teknisk specifikation förvandlar ett allmänt varningsljuskrav till en konfiguration som konstruktörer, tillverkare, installatörer och operatörer kan förstå konsekvent.
| Specifikationsområde | Information att definiera | Varför det spelar roll |
|---|---|---|
| Fordonsroll | Nödsituation, konstruktion, allmännyttan, jordbruk, transport, service eller specialanvändning | Fastställer driftskontexten |
| Konfiguration | Ljusfält, fyr, ljushuvud, gömställe, visir, riktningssystem | Bestämmer fysisk och optisk integration |
| Färg | Godkänd varningsfärg eller kombination | Ansluter systemet till applikationskrav |
| Spänning | Fordonets elektriska arkitektur och räckvidd | Förhindrar elektrisk oöverensstämmelse |
| Kontrollera | Mönster, synkronisering, riktningslägen, färgkontroll | Definierar systemets beteende |
| Montering | Tak, galler, bak, sida, visir, dold installation | Bestämmer sikt och installationskrav |
| Miljö | Vatten, damm, vibrationer, temperatur, UV, korrosion | Anpassar konstruktionen till driftsförhållandena |
| Testning | Tillämpliga marknads- och produkttestkrav | Ger ett tydligt tekniskt underlag för utvärdering |
Definiera fordonet först
Fordonsdimensioner, takkonstruktion, karosspaneler, galler, utrustningsställ, speglar, dörrar, tillbehör och befintliga lampor bör kartläggas innan varningslayouten slutförs.
Definiera faktiska driftförhållanden
Specifikationen ska identifiera var och när systemet kommer att användas. Dagarbete vid vägkanten, nattbyggen, räddningsinsatser, fältarbete inom jordbruket, lagergårdar och kommunal serviceverksamhet kan kräva mycket olika varningsstrategier.
Definiera siktzoner
Istället för att bara ange hur många lampor som krävs, specificera vilka riktningar som ska förbli synliga. En teknisk plan kan identifiera krav på täckning fram, bak, i sidled, förhöjt och nära avstånd.
Definiera elektrisk arkitektur
Spänning, strömkrav, kontakttyp, styrenhetsplacering, kretsskydd, kabeldragning och jordning bör identifieras innan tillverkning eller fordonskonvertering påbörjas.
Definiera servicekrav
Varningsutrustning bör vara praktisk att rengöra, inspektera, justera och byta ut. Den tekniska specifikationen bör därför inkludera serviceåtkomst och installationsdetaljer där så är lämpligt.
Identifiera var närliggande trafik, fotgängare och arbetare behöver se fordonet.
Identifiera fysiska monteringspunkter, hinder, karosseri och tillgängligt utrymme.
Identifiera strömförsörjning, styrenhetsplats, kabelvägar, skydd och serviceåtkomst.
Identifiera hur produkten kommer att rengöras, inspekteras, justeras och bytas ut.
Ett praktiskt urvalsarbetsflöde
- Definiera fordonsfunktion:Fastställ anledningen till att ytterligare visuell varning krävs.
- Vägbeskrivningar för kartvisning:Identifiera siktbehov fram, bak, från sidan, förhöjt och nära håll.
- Identifiera hinder:Kontrollera kaross, ställ, speglar, verktyg, tillbehör och utrustning.
- Välj den fysiska konfigurationen:Välj lämplig kombination av stänger, beacons och lightheads.
- Bekräfta färg och mönster:Välj godkända driftlägen för destinationen och fordonsrollen.
- Bekräfta elektrisk kompatibilitet:Kontrollera spänning, ledningar, kontakter, kontrollerfunktioner och kretsskydd.
- Bekräfta miljökrav:Matcha utrustningen till exponering för vatten, damm, vibrationer, UV och temperatur.
- Granska dokumentation:Se till att produktritningar, ledningsinformation, monteringsdetaljer och testdokumentation motsvarar den slutliga konfigurationen.
Detta arbetsflöde håller produktvalet kopplat till faktiska fordonskrav. Det ger också en tydligare grund för kommunikation mellan fordonstillverkare, vagnparksoperatörer, integratörer, inköpsteam och installationstekniker.
Vanliga frågor
Vad används LED-varningsljus främst till?
De används för att öka fordonens synlighet och kommunicera speciella driftsförhållanden såsom nödsituationer, vägarbeten, konstruktion, underhåll, allmännyttan, trafikkontroll eller andra aktiviteter som kräver ytterligare medvetenhet.
Passar alla varningsljusfärger för alla fordon?
Nej. Varningsljusens färger kan regleras enligt land, jurisdiktion, fordonskategori och servicetyp. Destinationsmarknaden och den avsedda fordonsfunktionen bör bekräftas innan du anger en färg.
Vad är skillnaden mellan en lightbar och en lighthead?
En ljusbalk är i allmänhet en större flermodulsenhet, ofta installerad på ett fordonstak för bred täckning. En lighthead är en mindre individuell modul som kan fördelas runt framsidan, baksidan, sidan eller andra kroppsområden.
Varför skulle ett fordon använda flera små moduler istället för en stor ljusbalk?
Distribuerade moduler kan fylla siktluckor orsakade av kaross, utrustning eller fordonsgeometri. De kan också göra det lättare att integrera varningsfunktioner i områden där en stor takmontering inte är praktisk.
Betyder högre ljusstyrka alltid bättre varningsprestanda?
Nej. Användbar varningsprestanda beror också på optisk distribution, betraktningsvinkel, monteringsposition, bakgrundsbelysning, väder, fordonsgeometri och blixtbeteende.
Var ska en varningslampa installeras?
Den korrekta positionen beror på fordonet och från vilka riktningar det måste kännas igen. Tak-, galler-, bak-, sido-, visir- och dolda lägen har alla olika fördelar och begränsningar.
Vad bör man tänka på för entreprenadfordon?
Viktiga överväganden inkluderar vibrationer, damm, lera, stötexponering, utrustningsrörelser, monteringsstyrka, sikt runt stora maskinkonstruktioner, ledningsskydd och underhållsåtkomst.
Hur viktig är regulatorn?
Styrenheten kan koordinera flera moduler och hantera godkända blixtmönster, synkronisering, riktningssekvenser, färglägen och växlingsfunktioner. Det är en viktig del av det övergripande varningssystemet.
Varför är miljöskydd viktigt?
Fordonsmonterade produkter kan stöta på regn, spray, damm, lera, salt, vibrationer, UV-exponering och temperaturförändringar. Huset, linsen, elektriska anslutningar, monteringsutrustning och installationsmetoden bör alla vara lämpliga för den faktiska miljön.
Vilka typer av tester bör övervägas?
Beroende på applikation och marknad kan relevanta utvärderingar inkludera fotometrisk testning, vibrationstestning, vatteninträngningstestning, korrosionsbedömning, temperaturutvärdering, elektrisk testning och elektromagnetisk kompatibilitetstestning.
Kan varningssystem anpassas för olika fordonsmodeller?
Ja. Anpassning kan involvera modulstorlek, monteringsfästen, kabellängder, kontakter, kontrollerlogik, blixtmönster, färgkombinationer och fysiska installationsarrangemang.
Hur kan en flotta standardisera varningssystem för olika fordon?
En flotta kan fastställa gemensamma krav för godkända färger, driftmönster, styrenhetslogik, kabeldragning, kopplingar, miljöskydd och inspektionsprocedurer samtidigt som den fysiska monteringskonfigurationen kan variera beroende på fordonsmodell.
Vad är den viktigaste faktorn när man väljer ett varningssystem?
Den viktigaste faktorn är om hela systemet tydligt kommunicerar fordonets drifttillstånd under de förhållanden som fordonet faktiskt kommer att fungera under. Det kräver att man överväger applikation, betraktningsvinklar, montering, optik, färg, kontroll, elektrisk kompatibilitet, miljöskydd och tillämpliga krav tillsammans.
Hur kan bättre varningsdesign skapa tydligare fordonskommunikation?
Effektiv fordonsvarningsbelysning är resultatet av samordnad teknik snarare än en enda specifikation. LED-teknik ger en flexibel grund, men den slutliga prestandan beror på optisk design, färg, blixtbeteende, monteringsposition, kontrolllogik, elektrisk integration, miljöskydd och själva fordonet.
En servicebil vid vägkanten kan behöva starkt bakre och laterala igenkänning när den stannar bredvid trafiken. En entreprenadmaskin kan behöva förhöjd täckning runt en stor struktur. Jordbruksutrustning kan kräva varningssikt runt redskap när du arbetar i växlande väder. Ett utryckningsfordon kan kräva flera samordnade moduler med tydligt definierade driftlägen.
Dessa scenarier visar varför varningsutrustning bör planeras som ett system. Varje modul bör ha en anledning att installeras. Varje monteringsposition bör uppfylla ett siktkrav. Varje regulatorfunktion ska motsvara ett operativt behov.
För vagnparksoperatörer och fordonsintegratörer gör detta tillvägagångssätt också standardisering enklare. Gemensamma krav kan fastställas för färger, mönster, styrenheter, ledningar, monteringsmetoder, miljöskydd och inspektion samtidigt som varje fordonsplattform kan använda en konfiguration som passar sin egen karossstruktur.
För tillverkare stöder samma princip mer användbar anpassning. Istället för att byta komponenter utan ett definierat syfte kan ett skräddarsytt system utvecklas kring en specifik fordonsroll, monteringskrav, siktzon, miljötillstånd eller styrarkitektur.
I slutändan välkonstrueradLED-varningslamporska göra ett fordon lättare att känna igen och dess drifttillstånd lättare att förstå. Målet är inte visuellt överskott. Målet är pålitlig, tydlig, lämpligt kontrollerad kommunikation mellan fordonet och människorna runt det.
Behöver du en fordonsspecifik varningsbelysningskonfiguration?
NOVAtillhandahåller lösningar för fordonsvarningsbelysning för olika driftsmiljöer, fordonsstrukturer, monteringskrav, kontrollsystem och applikationsscenarier. För en konfiguration som matchar dina projektkrav,kontakta ossför att diskutera de tekniska detaljerna.
